面向 OEM 集成的等离子发生器电路设计

1. 等离子发生器电路如何工作

MAXMAC 双极等离子模块接入低压直流电源，在正负离子发射端产生所需的高电压。转换电路位于模块内部，因此 OEM 控制器通过所选产品的接口供电并控制运行。

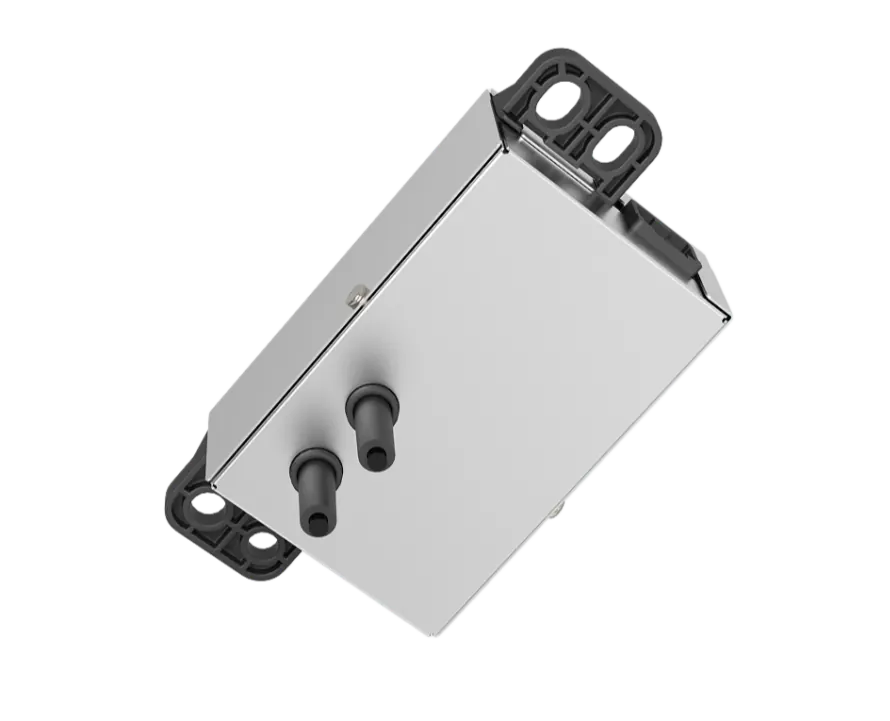

高压转换：M1801

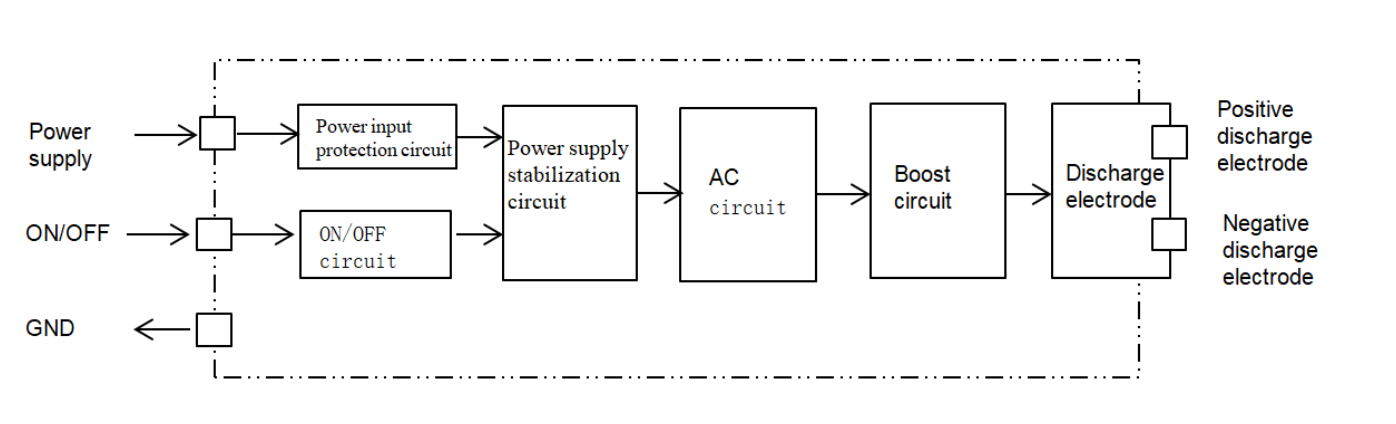

下方 M1801 图示展示了从电源输入到放电电极的路径。稳压电源为交流电路和升压级供电。独立的 ON/OFF 输入使主机能够在保持主电源连接的同时，控制离子发生的开启与关闭。

这一结构为主机提供低压控制连接，高压发生由模块内部完成。关于离子发生机制本身，请参阅 等离子离子发生器如何工作？

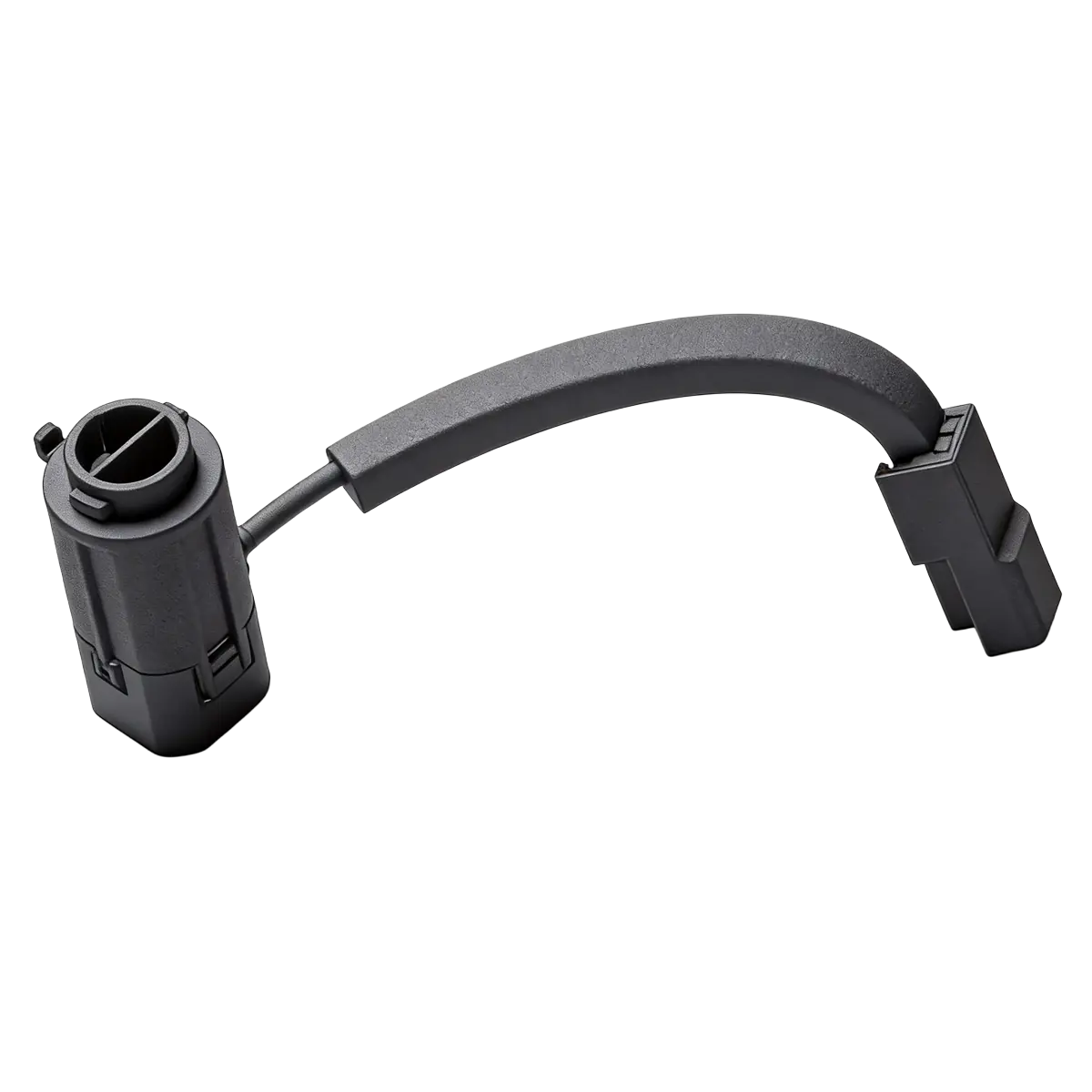

输入保护与滤波：B02

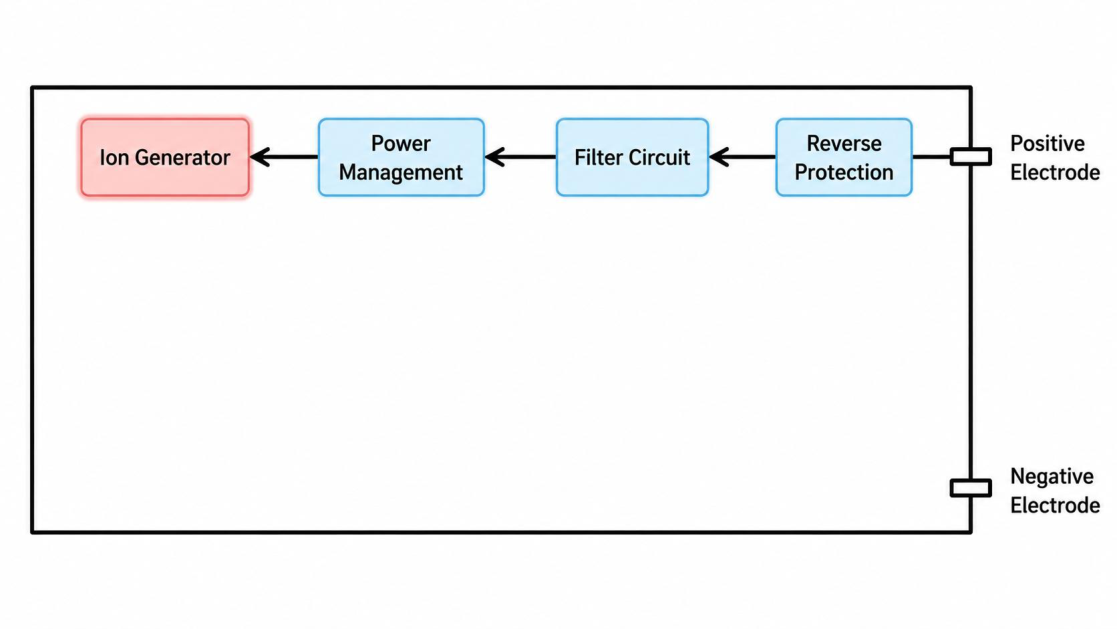

B02 功能框图在电源管理之前包含反接保护和滤波电路。主机通过通断供电来开启或关闭模块。电源开关必须能够承受下方产品表中列出的启动电流。

使能控制与状态反馈：M96

M96 增加了两个使能输入和一个 DIG 诊断输出。引脚 1 和 2 分别提供接地与电源；引脚 3 和 4 接收控制信号，引脚 5 返回诊断信号。

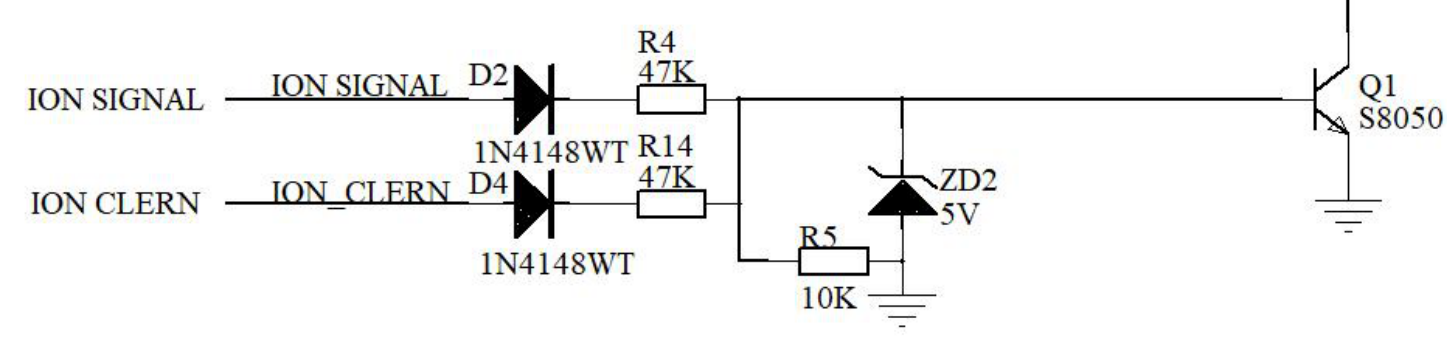

在任一使能输入端施加 9–16 V 电压即可启动离子发生。当两个输入均接地或悬空时，离子发生处于关闭状态。下方输入电路展示了两个信号进入控制级的方式。低压 MCU 需要合适的驱动器来提供规定的使能电平。

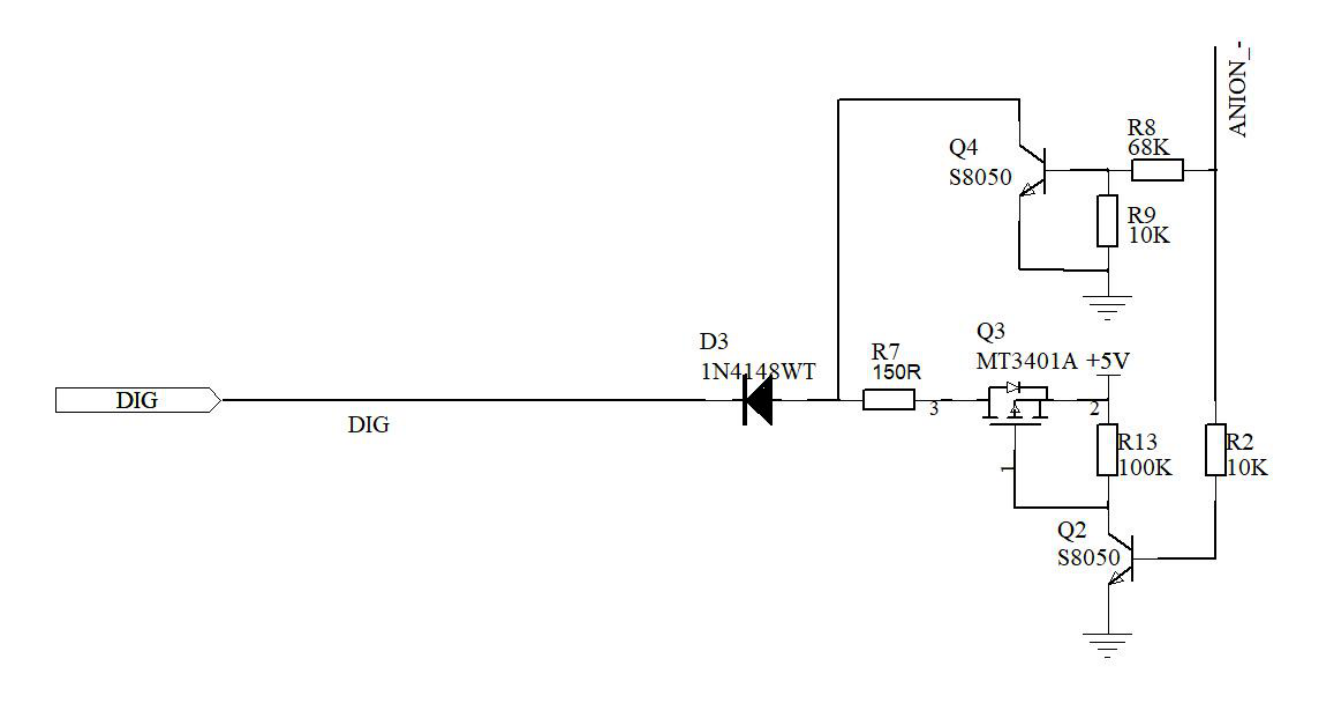

正常运行时，3 V < V_DIG < 5 V，规格书中描述的数值约为 4.8 V。建议外部负载至少为 1 MΩ。主机输入端必须能够承受 DIG 电压并满足这一负载要求。

DIG 读数低于 3 V 可能表示未启用，也可能表示故障。因此，控制器必须结合使能指令解读该信号。DIG 反映模块状态，并不测量送入风道中的离子浓度。

2. 哪种 MAXMAC 配置适合您的设计？

完整模块为主机控制器提供明确的接口。可通过下方对比选择适合电路板的控制方式。M96 电路示例说明了带状态反馈的模块与简单电源通断设计之间的区别。

独立的 JDOPI120255AA 高压电源适合 OEM 自研电路板使用。其引线连接的发射端可与电源包本体分开布置，使离子释放点能够定位于气流路径中。外围控制和安装方案由 OEM 开发。

请对照表中的完整输入范围核查可用电源。独立电源包的输入范围比完整模块更窄，因此标称 12 V 电源可能需要稳压。其正负输出规格分别为 +2.0 至 +3.2 kVo-p 和 −2.0 至 −3.2 kVo-p。

在布局主机接口之前，请通过产品链接查看所选模块的连接器图纸。表格描述的是所列硬接线配置，并不表示产品具有标准 LIN 连接。

3. 汽车、HVAC 和家电 OEM 选型注意事项

汽车 OEM：控制器是否需要反馈？

如果座舱控制器需要监测模块运行，M96 可提供 DIG 输出。应按照上述说明，将该信号与使能指令结合读取。仅需控制离子发生开关的系统，可选用对比表中更简单的控制方案。

温度限制也会影响选型。M96 和 B02 规定的工作温度为 −40 至 85°C，而 M1801 安装参数表规定的是 −30 至 80°C。应根据实际安装位置匹配温度限值。

HVAC OEM：在哪里测量离子输出？

对于风道安装，应先确定测量位置，再比较输出数据。靠近发射端的读数不能代表下游出风口的浓度。应在预定气流路径中评估所选模块，并选取与设备处理区域相关的测量点。

如果风机以多种转速运行，应将这些工况纳入评估。与仅凭公布的最高浓度选择模块相比，这样能提供更有用的选型依据。

家电 OEM：发射端能否适配机壳？

在紧凑型家电中，理想的发射端位置可能与主板有一定距离。独立电源包的引线连接发射端允许将电源包本体放置在机壳其他位置。这有助于空气净化器在不移动控制板的情况下，将发射端布置在出风口附近。

请核查该位置的环境要求。JDOPI120255AA 规定在无凝露条件下工作，因此可能出现凝露的安装位置需要采用其他布置，或使用经过单独评估的配置。

4. 如何比较离子输出

离子浓度取决于测量距离和气流。在根据输出数据选择模块之前，应在相同测试条件下比较产品。

B02 的电极额定指标与实测结果是不同的数据集。每个浓度数值应与其自身测试条件配套使用，不应将额定指标与另一项测试的距离组合。

请在实际设备中采用约定的测量位置和气流条件验证离子输出。离子浓度数据不能替代臭氧测试；应获取所选配置对应的臭氧测试结果。

本指南使用的产品规格书

• M96 等离子模块规格书（PDF）（英文版）
• B02 等离子模块规格书（PDF）（英文版）
• M1801 等离子模块规格书（PDF）（英文版） ——电气与安装参数表。
• JDOPI120255AA 高压电源包规格书（PDF）（英文版）
