负离子发生器如何工作？

1. 负离子广泛存在于自然界

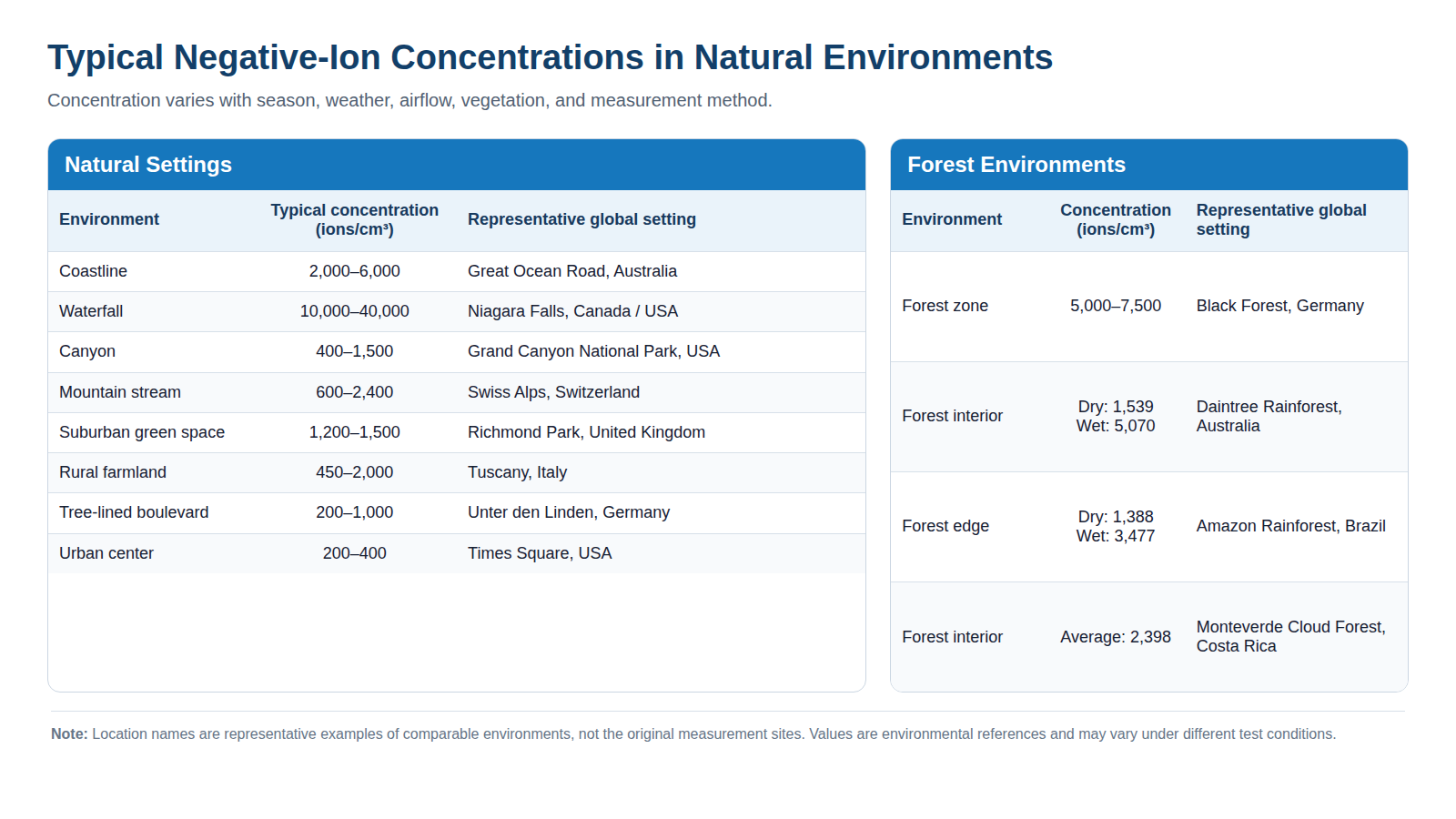

负离子并非仅存在于工程化空气处理设备中，它们也自然存在于我们周围。测得的浓度会随环境、季节、天气、气流及测量方法发生显著变化。下图展示了不同自然环境中的这种差异。这里的重点并非具体地点，而是离子浓度不是一个固定数值，必须结合测量条件理解。

负离子发生器利用脉冲和振荡器，将低电压升高为高压负直流电。碳刷尖端的高压直流电形成强烈的电晕放电，迅速释放大量电子。由于自由电子无法在空气中长时间存在，它们会立即被氧分子（O₂）捕获，形成负氧离子。在负电场作用下，这些离子扩散到周围气流中，而正离子则被吸引至高压负电场并被中和。

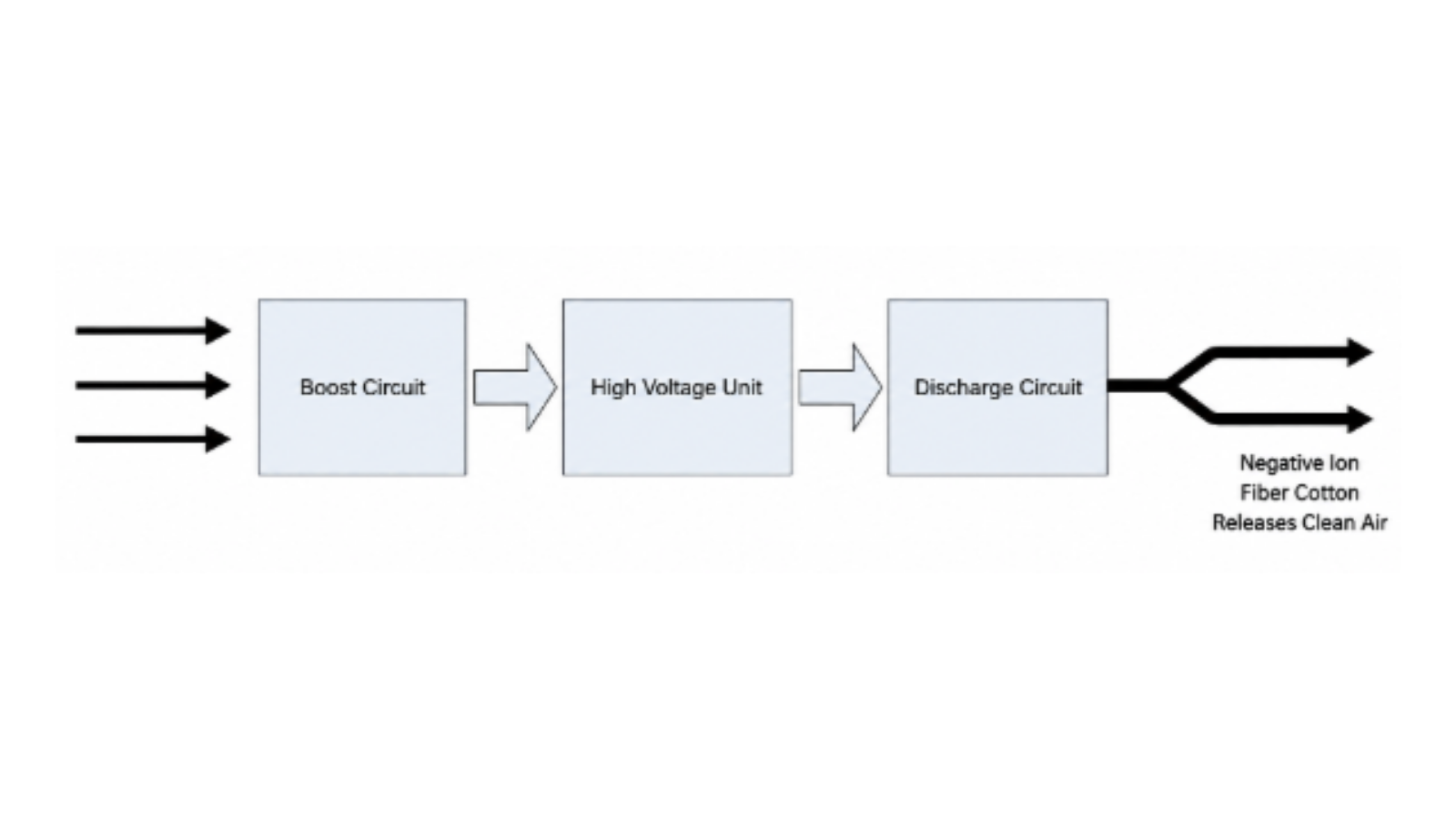

从电气角度看，这一过程可以理解为一条简单的链路：12 V 电源进入升压电路，经过高压单元，最终到达与碳刷发射端连接的放电电路。因此，稳定的离子输出既取决于高压转换，也取决于发射端与流动空气之间的机械布置关系。

负离子附着于悬浮在空气中的带正电烟雾和尘埃颗粒。带电或电荷被中和后，细颗粒可能聚集成更大的团簇，或沉降到附近表面。在同时配有过滤器的系统中，这种行为可能使部分空气中物质在空气循环时更容易被过滤器捕获。

因此，应将负离子模块作为完整气流与过滤路径的一部分进行评估。其效果取决于发射端位置、离子输送距离、风速、过滤器设计、颗粒物负荷、表面沉积及清洁策略。它不能替代机械过滤，在某一试验舱或风道中测得的结果也不能直接套用到不同的系统布局中。

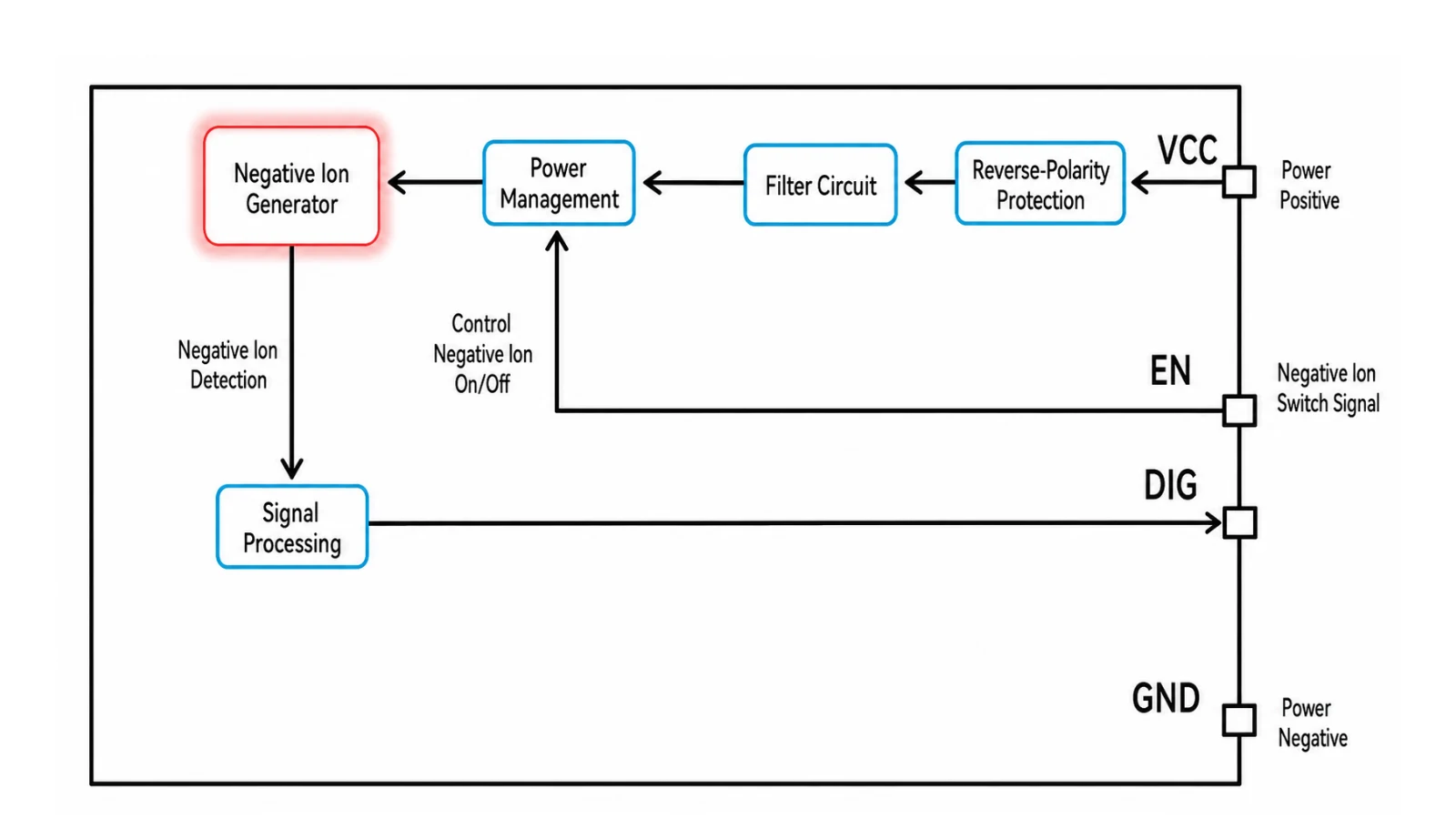

在电子框图中，正极电源经 VCC 端子输入，首先通过反接保护。滤波电路降低电源扰动，然后由电源管理电路驱动负离子发生器。EN 输入控制发生功能开启或关闭。离子检测信号经信号电路处理，再通过 DIG 端子作为运行或诊断信号返回；GND 则提供电源负极参考。

这一结构将保护、电源转换、离子发生及反馈划分为清晰的功能模块，使主机系统能够控制模块并检查其状态，而无需让车辆控制器直接连接内部高压放电级。

基本实现可采用硬线 EN 和 DIG 信号。更集成的汽车设计则增加 MCU 和 LIN 收发器。在该架构中，MCU 接收离子检测反馈，通过电源管理级控制负离子运行，并通过 LIN 接口与车辆控制器交换指令和状态信息。

软件架构采用相同的功能划分：启动层和驱动层支持系统、电源管理、LIN 及离子控制任务。目的并非使高压原理更加复杂，而是让车辆能够以受控方式安排运行、进入低功耗状态、报告状态，并使离子模块与暖通空调运行协同。

以下参数适用于这一负离子模块配置。最终设计批准前，请确认所选模块的数据手册，因为不同产品的输出、温度、电流及臭氧限值可能不同。

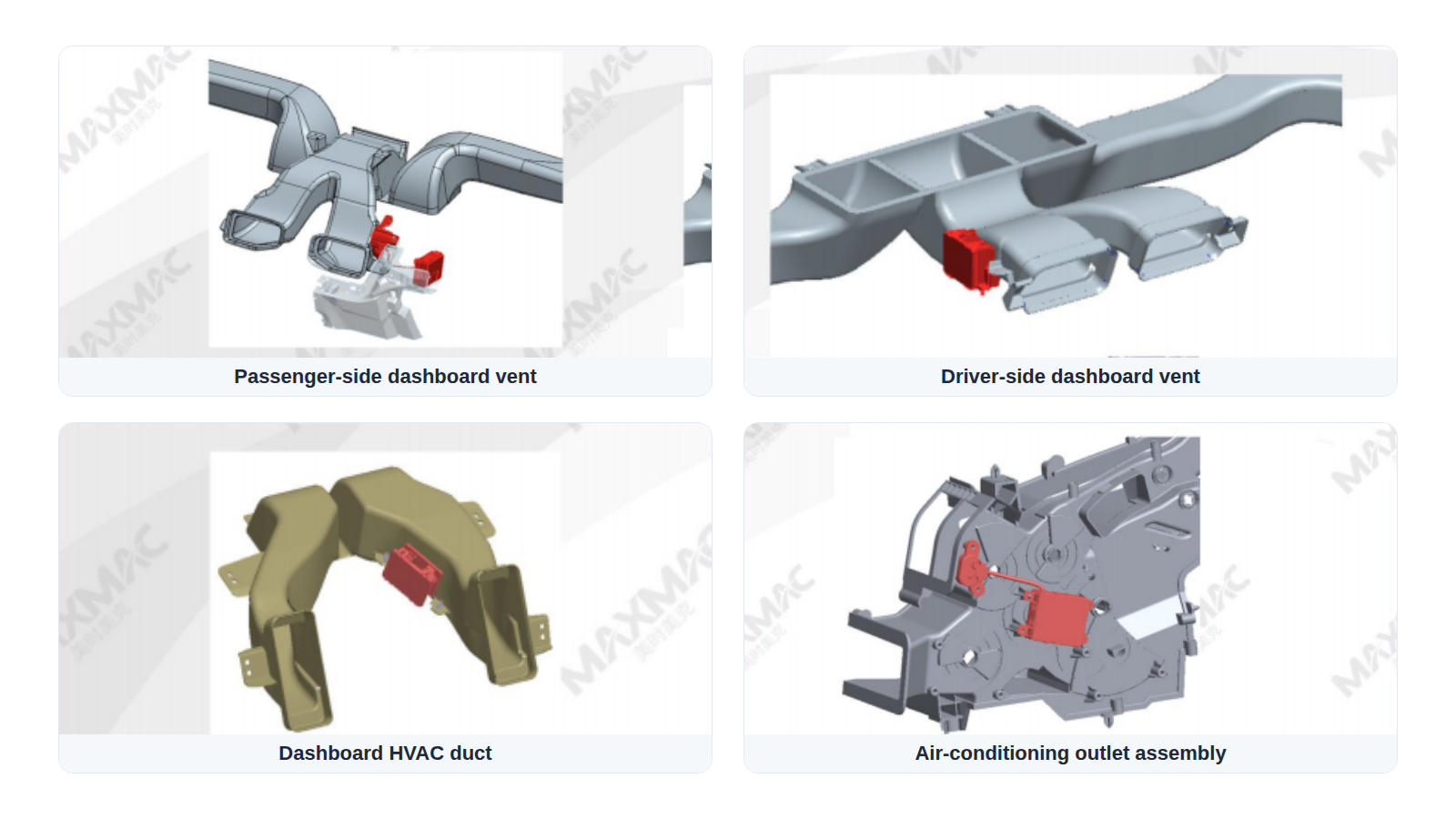

在汽车暖通空调应用中，模块可安装在仪表板出风口处或附近，包括驾驶员侧和乘客侧出风口。该位置利用风道气流将离子带入座舱。在布置过程中，工程师必须确保发射端远离导电表面，保护高压布线，避开容易积聚冷凝水或污染物的位置，并确认所选气流能在规定距离处产生所需浓度。

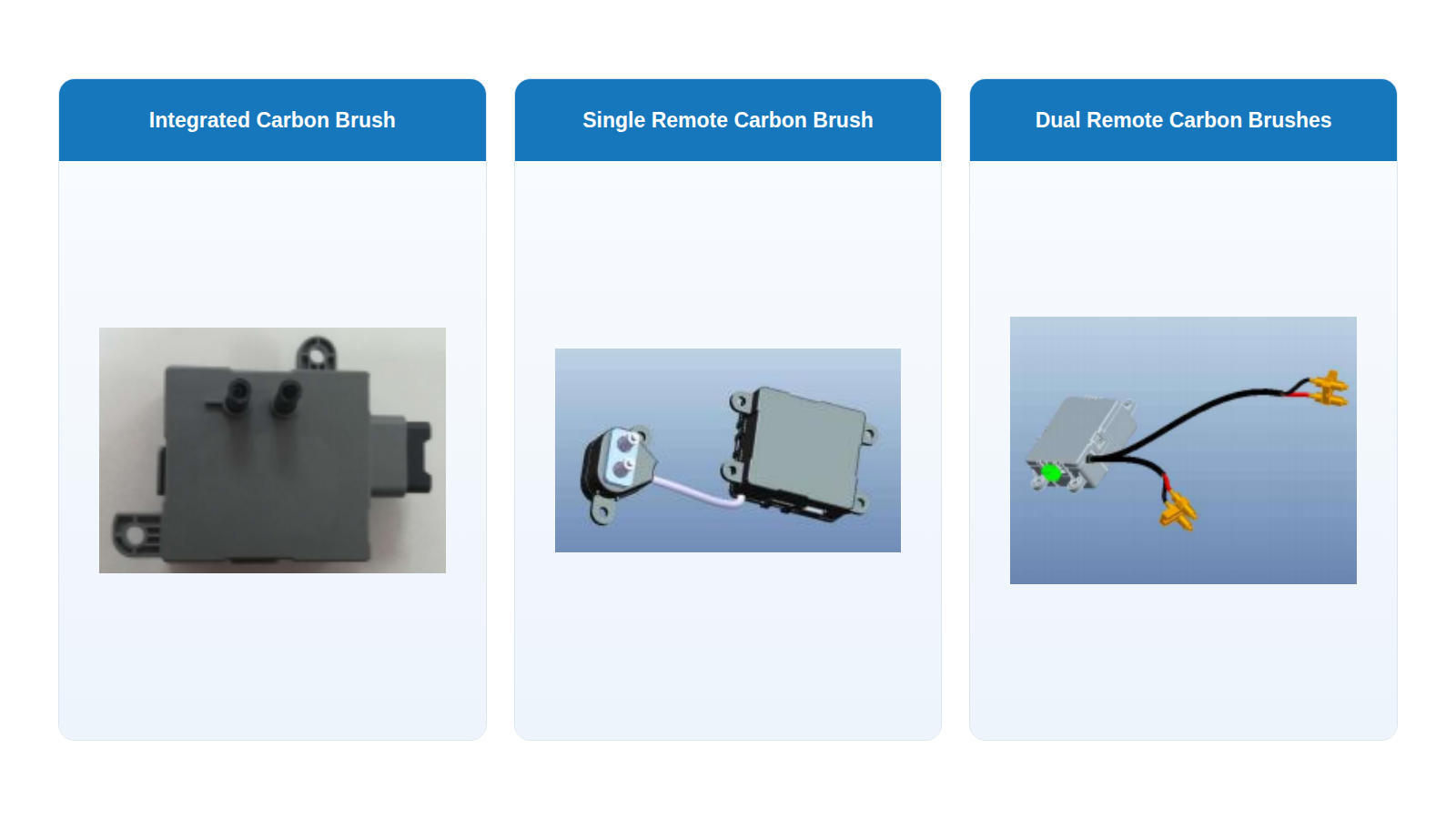

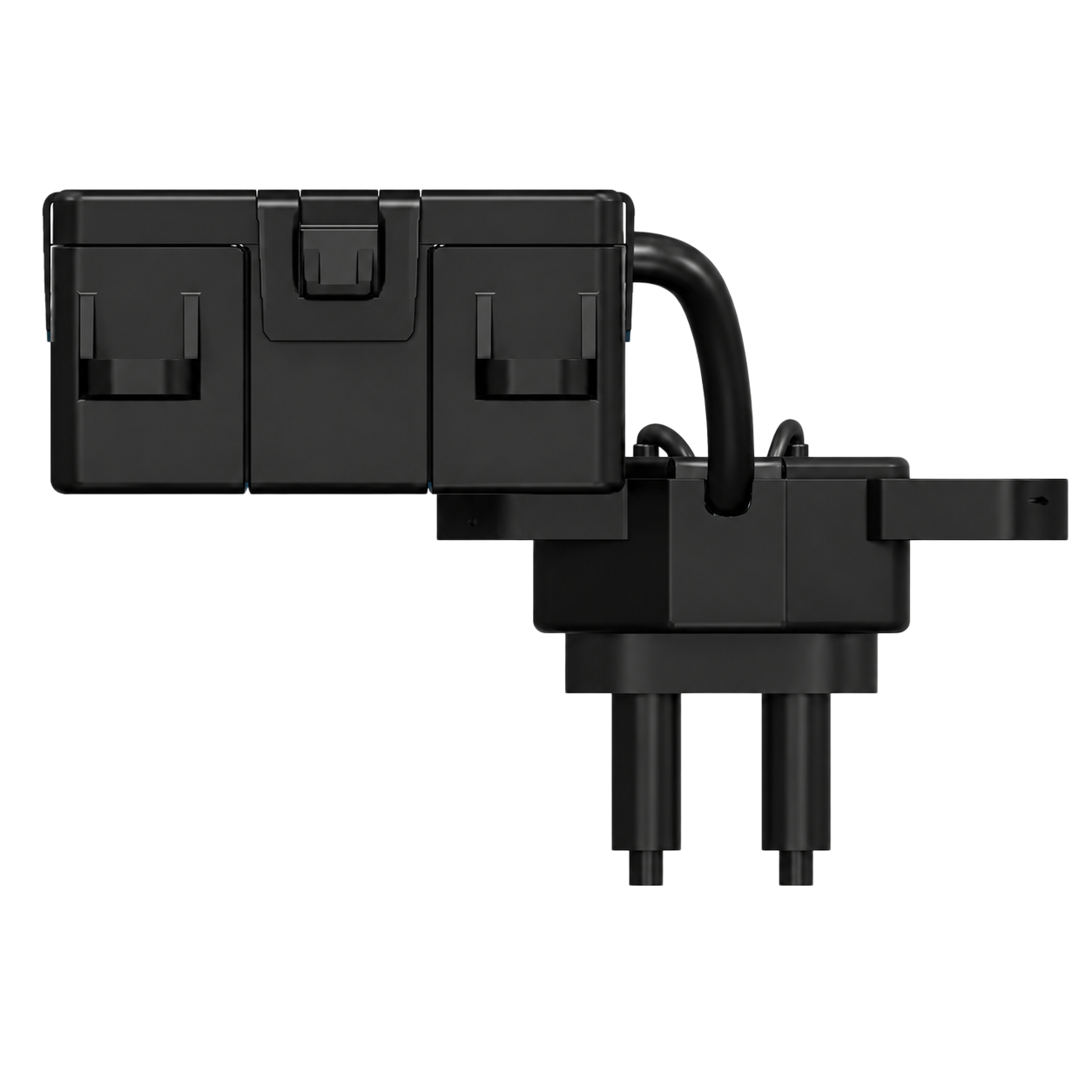

负离子发生器模块有三种机械结构：单个碳刷与模块主体集成、单个碳刷与主体分离，以及两个分体式碳刷。一体式发射端可简化装配，而分体式发射端使高压电源单元和放电点的布置更加灵活。双发射端结构可将放电分布在两个气流位置，具体仍需依据产品规格并通过系统验证。

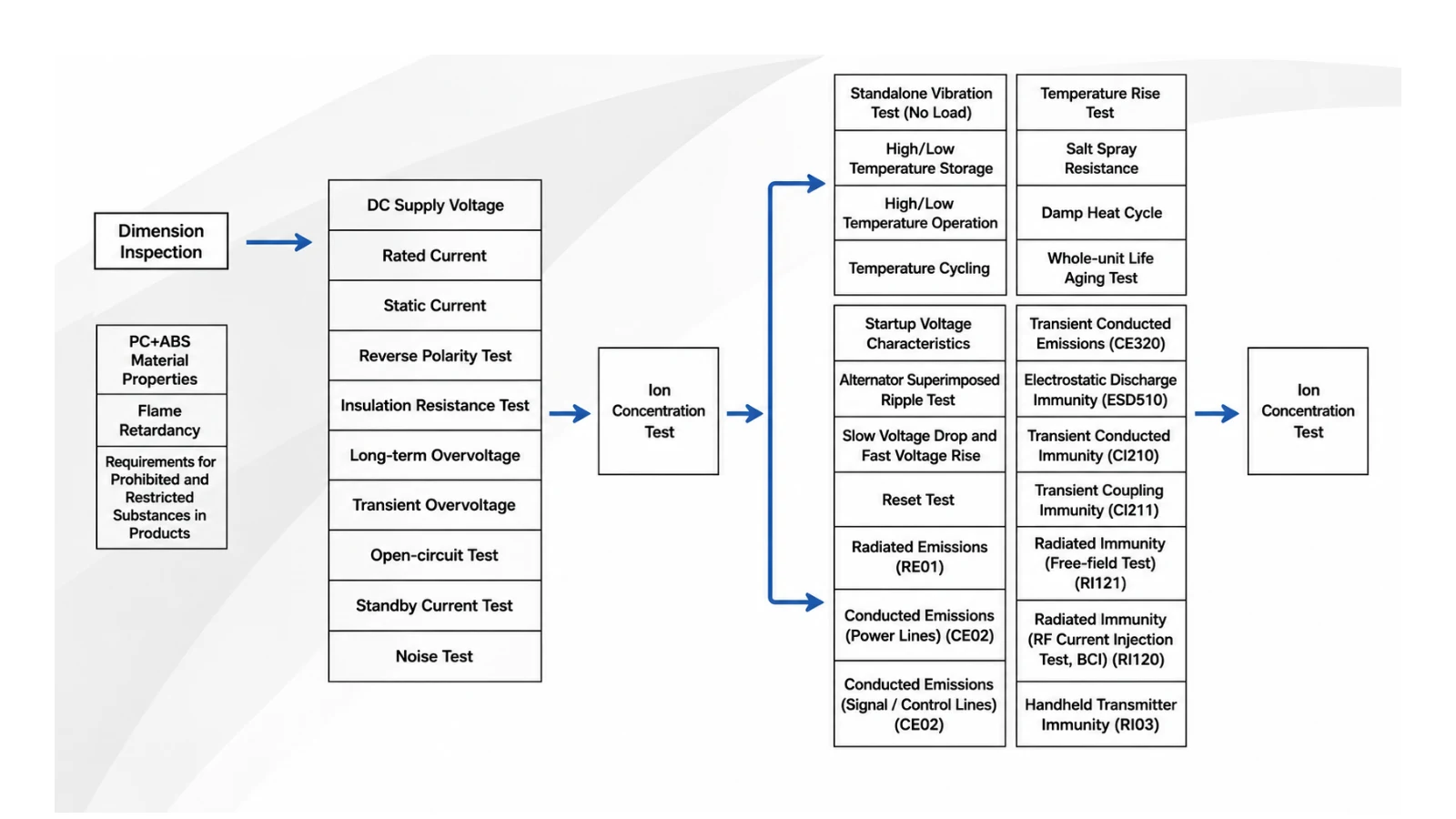

汽车 DVP 验证从尺寸和材料检查开始，随后涵盖供电电压、额定及待机电流、反接、绝缘电阻、过压、瞬态条件、开路行为和噪声。流程还包括离子浓度检查、温湿度暴露、振动、盐雾、寿命及循环测试，以及传导和辐射 EMC 验证。最终测试项目和验收限值必须根据各整车厂标准进行调整。

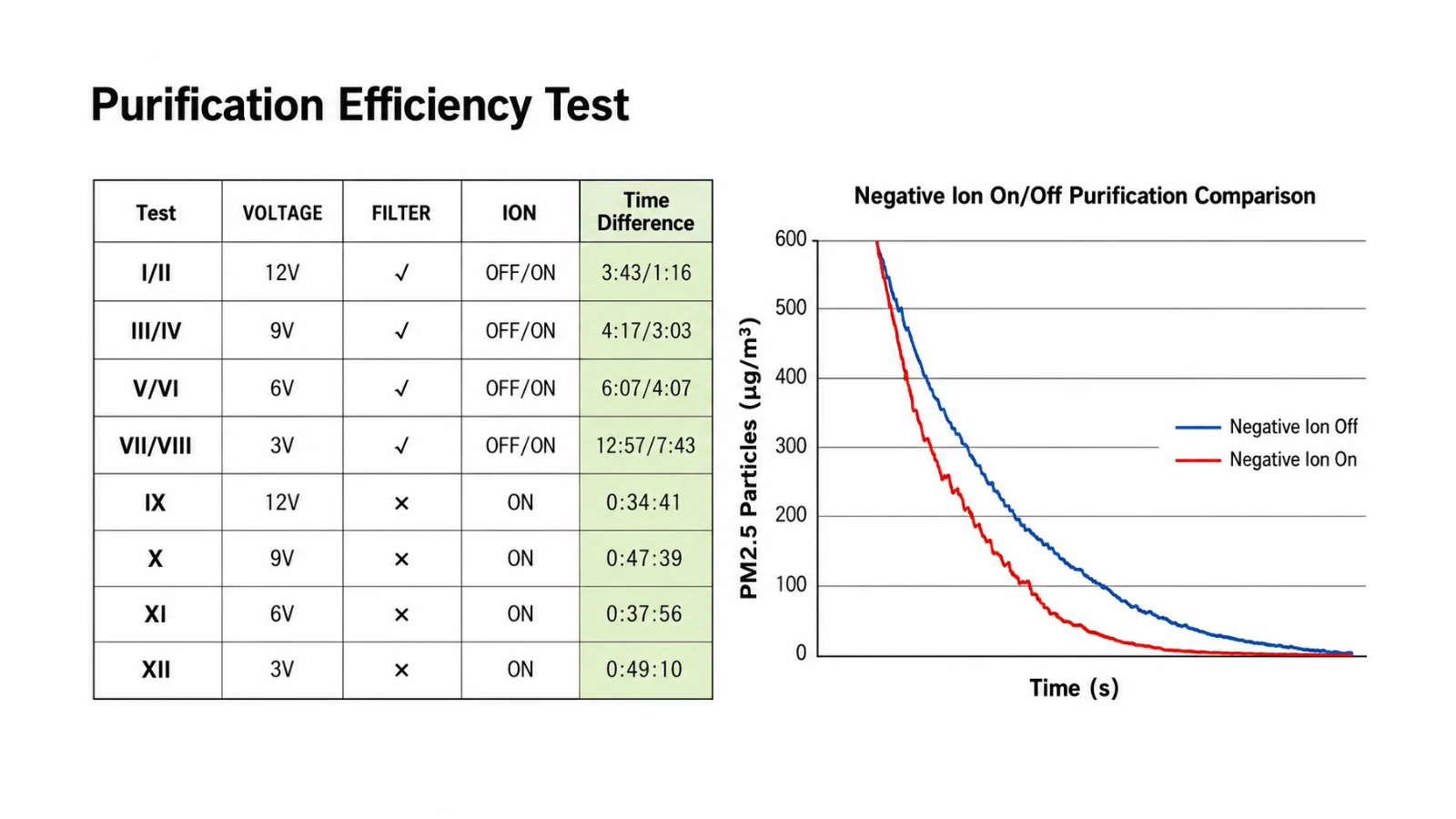

净化测试对比负离子关闭与开启状态，同时改变供电电压和过滤器配置。在图示对比中，开启负离子发生功能时，PM2.5 曲线下降更快。这是有用的系统级证据，但并不代表通用去除率：试验舱几何形状、初始浓度、气流、过滤器状态、发射端位置、电压、测量位置和测试时长都会影响结果。

许多负离子模块采用相同的工作原理，但最终选型必须依据实际供电范围、离子输出测试方法、臭氧限值、碳刷布置、气流、控制接口、环境范围、连接器、安装空间及验证标准。在比较标称离子浓度数值之前，请先确认这些条件。
